Porovnanie LCD, OLED a Mini LED panelov s podsvietením

Kľúčové body

Spoločnosť Apple diverzifikuje svoju technológiu zobrazovacieho panelu OLED na základe aplikácie, pretože každý produkt má iné požiadavky, pokiaľ ide o veľkosť, tvarový faktor, zloženie nákladov a metódu vstupu.

Apple v roku 2024 predstaví nový iPad Pro s OLED zobrazovacím panelom a v najbližších rokoch plánuje predstaviť aj MacBook Pro a ďalšie produkty s OLED zobrazovacími panelmi.

Apple v súčasnosti experimentuje s tandemovými RGB a hybridnými OLED panelmi pre svoje produktové rady iPad Pro a MacBook Pro, aby zabezpečil lepší výkon a konzistentné výnosy. Pretože každý produkt má iné požiadavky, pokiaľ ide o veľkosť, tvarový faktor, zloženie nákladov a metódu vstupu, Apple diverzifikuje svoju technológiu zobrazovacích panelov OLED na základe aplikácie.

Apple začne predstavovať produkty s OLED zobrazovacími panelmi v roku 2024

Je známe, že Apple uvedie na trh nový iPad Pro s OLED zobrazovacími panelmi v roku 2024. LGD a SDC sa v súčasnosti pripravujú na hromadnú výrobu tandemových RGB multi- a hybridných OLED panelov vo svojich polovičných 6- závodoch na výrobu panelov. BOE, Lakin Display a Samsung Display sa v súčasnosti pripravujú na investíciu do polovičnej generácie 8.{6}}fabrikových panelov na výrobu tandemových RGB a hybridných OLED panelov.

Spoločnosť Apple uviedla na trh svoje produkty s LCD panelmi pred viac ako desiatimi rokmi. Pred niekoľkými rokmi spoločnosť začala používať mini LED podsvietené LCD panely v iPad Pro a MacBook Pro, ktoré sa stali najpredávanejšími produktmi v kategórii Mini LED. Avšak z dôvodu vysokých výrobných nákladov zobrazovacích panelov MiniLED sa dopyt po paneloch od iných výrobcov IT zariadení pohyboval na nízkej úrovni.

Obrázok 1: Porovnanie nákladov na LCD, OLED a Mini LED panel s podsvietením



Zdroj:{0}}mdia

Z krátkodobého hľadiska dáva rozhodnutie spoločnosti Apple používať OLED zobrazovacie panely vo svojich produktoch zmysel, pretože od roku 2014 spoločnosť Apple používa OLED panely na Apple Watch a iPhone, ale z technického hľadiska, ako používať OLED zobrazovacie panely pre produkty s väčšie obrazovky ako Apple Watch a iPhone budú veľkým problémom. IT zariadenia sa často pozerajú na väčšie vzdialenosti a používajú sa dlhšie ako inteligentné hodinky alebo smartfóny, napríklad pozerajú filmy, hrajú hry a pracujú na dokumentoch. Okrem toho, pri výrobe väčších zobrazovacích panelov pre IT zariadenia (v porovnaní s inteligentnými hodinkami alebo smartfónmi) sú zabezpečenie stabilných výnosov a vhodná štruktúra nákladov faktormi, ktoré nemožno ignorovať Tandemové RGB a hybridné OLED panely zaisťujú lepší výkon a stabilné výnosy.

Tandemové RGB a hybridné OLED panely zaisťujú lepší výkon a stabilné výnosy Tandemové RGB a hybridné OLED panely sú až 2x jasnejšie a až 4x dlhšie ako jednovrstvové RGB OLED panely, kde tandemová štruktúra RGB je tvorená skladaním materiálov vyžarujúcich svetlo. . Pretože sú však potrebné ďalšie vrstvy materiálov vyžarujúcich svetlo, sú materiálové náklady takýchto panelov zodpovedajúco vyššie. Okrem toho je potrebné rozšíriť používanie zodpovedajúcich výrobných systémov (napr. systémy nanášania pár a masky na vylučovanie pár); v porovnaní s jednovrstvovými RGB OLED panelmi vyžadujú tandemové RGB OLED panely dvakrát toľko zariadení na naparovanie. Hrúbku a vlastnosti každej vrstvy v tandemovom RGB OLED paneli je preto potrebné optimalizovať, aby sa zabezpečila vyššia produktivita.

Obrázok 2: Jednovrstvové RGB vs. tandemové RGB OLED panely



Zdroj:{0}}mdia

Hybridné OLED panely sú vyrobené zo sklenených substrátov pomocou procesu zapuzdrenia tenkého filmu (TFE) a sú tenšie a ľahšie v porovnaní s OLED panelmi s tvrdou obrazovkou a majú nižšie náklady v porovnaní s flexibilnými OLED panelmi. Preto je výhodné vyrábať TFT na povrchu sklenených substrátov (produktové substráty nad 10 palcov) pre jednoduchý výrobný proces a vysoký výťažok.

TFE je veľmi nápomocné pri integrácii ďalších technológií, ako sú dotykové senzory, COE, kamery pod obrazovkou, MLP atď. na TFE, ktoré môžu priniesť pridanú hodnotu pri zachovaní kvality. Preto, keďže flexibilná výrobná linka OLED Gen 6 dokáže priamo dokončiť výrobný proces TFE, bude tiež výhodnejšie vyrábať hybridné OLED panely s využitím flexibilnej kapacity OLED Gen 6.

Obrázok 3: Hybridné OLED panely sú v porovnaní s tvrdými OLED panelmi tenšie a ľahšie



Zdroj:{0}}mdia

Apple môže používať rôzne technológie OLED založené na diferenciácii aplikácií

Špecifikácie technológie sa líšia podľa aplikácie; rôzne IT zariadenia majú rôzne prostredia používania, vrátane veľkosti, pozorovacej vzdialenosti, jasu, životnosti a prevádzkových metód

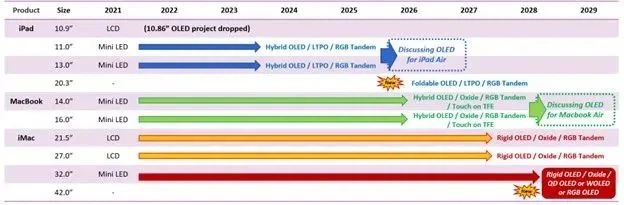

Obrázok 4: Plán panela OLED spoločnosti Apple pre zariadenia IT (projekcia 0mdia)



Po prvé, ak je veľkosť 20 palcov a viac, môže byť sklenený obal použitý na výmenu TFE; čím väčšia je veľkosť, tým nižšia je výťažnosť TFE Avšak, ak výťažnosť väčšieho TFE môže zostať stabilná, nie je potrebné použiť sklenený obal na výmenu TFE.

Po druhé, sklenený substrát môže byť nahradený flexibilným substrátom pre aplikácie skladania. Apple by mal uviesť na trh skladací iPad v roku 2026, ale pokiaľ panel displeja nemusí byť flexibilný (napríklad skladací alebo rolovateľný), nemusí byť nahradený pružným substrátom. Po tretie, oxidové TFT panely budú použité na MacBooku a iMacu, zatiaľ čo LTPO TFT panely budú použité iba na iPade. oxidové TFT panely sú vhodnejšie pre notebookové a zobrazovacie aplikácie ako LTPO TFT panely kvôli ich cenovej konkurencieschopnosti. Z rovnakého dôvodu sa aj dodávatelia OLED zobrazovacích panelov snažia investovať do výrobnej linky Gen 8.7 na výrobu OLED zobrazovacích panelov pre MacBook, ktorého masová výroba sa očakáva do roku 2026. Po štvrté, proces presnej kovovej masky (FMM) môže byť nahradené QDOLED, WOLED alebo inými výrobnými procesmi, ktoré nevyžadujú použitie FMM. Dôvod, prečo sa tento proces ťažko aplikuje na displeje, je kvôli obmedzeniam šírky FMM (kvôli plechu zliatiny Invar). V dôsledku toho sa niektorí dodávatelia zobrazovacích panelov OLED nedávno začali zaujímať o bezmaskovú verziu procesu odparovania od Applied MaterialsInc.
